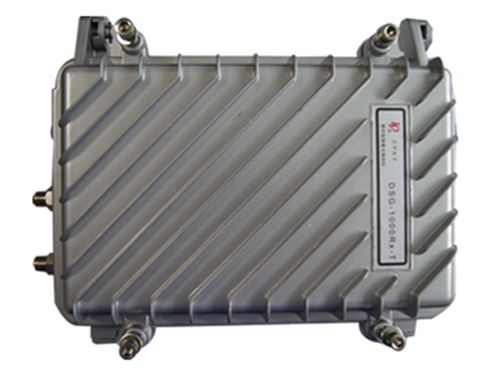

DSG-1000RX-T光接收机

发布时间: 2015-11-17 | 来源:山东乐升电子股份有限公司 |  本文被阅读 6174 次

DSG1000系列光接收机是一款野外防雨两路输出型接收机,适用于FTTB(光纤到楼)网络光纤用户接入端,实现模拟或数字信号入户。可以与ONU或EOC配合使用,实现三网融合。该产品主要完成下行光信号AGC接收、上行光信号发射等功能。AGC型,注重可靠与方便,光输入+2~-7dBm,输出信号不发生变化,为用户调试带来便捷。本产品还设置有7段LED显示灯,专用于下行光接受功率指示
选用高品质E-O光电转换和砷化镓放大的一体化光接收模块。
全自动光AGC控制,输入光功率-7~+2dBm输出电平不变,CTB、CSO基本不变。
射频通道全砷化镓低噪声放大器件,末级放大进口功率倍增模块,两路高电平分支/   分配输出。
可靠性:平均无故障工作时间高于40000小时。
直观的LED光功率指示。
低功耗设计,整机功耗低。
良好的阻抗匹配,均衡器、衰减器、分支/分配均为插件式安装,方便用户使用。
220V或60V供电,60V供电时有独立供电口。
光纤连接接口FC/APC、SC/APC两种可选。
射频接口空心F型公制、带针F型公制两种可选。
包装齐备,内附说明书、指标测试记录、质保卡、配件。
设备预留内置网管单元,可支持SNMP协议及HMS标准,可进行远程网管;我方承诺支持乐升公司HFC网络管理系统及今后贵方指定的第三方网管产品 。
内置多级防雷器件及防浪涌电路(TVS瞬态抑制二极管),防雷系统 严密,确保设备的安全运行。

序号 项目 单位 性能要求(光控AGC)
1 光波长 nm 1290~1600
2 接收光功率 dBm -9~+3
3 光反射损耗 dB >45
4 射频频率范围 MHz 47~862
5 平坦度 dB ±0.75
6 标称输出电平(注) dBuV 110(单路)或2*106(双路)
7 AGC稳定度  @-7dBm~+2 dBm dB ±1 dB( MAX)
8 反射损耗 dB ≥16(87-550MHz)  ≥14(550-862MHz)
9 射频输出阻抗 Ω 75
10 等效输入噪声电流 PA / ≤8
11 测试口精度 dB -20±1
12 C/N dB ≥51
13 C/CTB dB ≥62
14 C/CSO dB ≥63
15 工作温度 -20~ +60
16 贮存温度 -50~ +85
17 工作电压 V 110~240VAC
18 功率 W 10W
注意事项:
1、安装机壳时必须接地,接地电阻不大于5Ω
2、光接收机安装时要放在密封防水处,架空光缆安装时把它挂在距电线杆1米左右的吊线上。
3、先用光功率计测量光输入的功率,尽量不要大于2dBm输入,一面损坏光电管,光功率显示为LED管,绿灯所对应的就是输入光功率。
4、用场强仪测量光接收机RF电平,光输入-2dBm时输出95-105dB,本机有6dB预均衡
5、测量结束后上紧盖子,拧紧螺丝以免进水损坏机器
订购指南:
1、光连接器形式:输入口为FC/APC或SC
2、输入光功率如需要低于-6dBm,请与订货时特别说明
3、输入电压:60V或220V
4、输出电平:可依网络需要每个输出口设定98dB
