DSG-200楼宇型FTTB光接收机

发布时间: 2015-11-17 | 来源:山东乐升电子股份有限公司 |  本文被阅读 5614 次

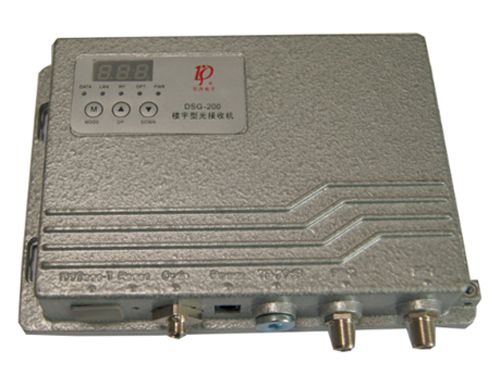

DSG-200楼宇型FTTB光接收机
  DSG200系列光接收机是一款室内两路输出型接收机,适用于FTTB(光纤到楼)网络光纤用户接入端,实现模拟或数字信号入户。可以与ONU或EOC配合使用,实现三网融合。AGC型,注重可靠与方便,光输入+2~-7dBm,输出信号不发生变化,为用户调试带来便捷;AGC+网管型,注重调试方便与远程监视,可实现远程监视
产品特点
选用高品质E-O光电转换和砷化镓放大的一体化光接收模块。
全自动光AGC控制,输入光功率-7~+2dBm输出电平不变,CTB,CSO基本不变。
射频通道全砷化镓低噪声放大器件。
可靠性:平均无故障工作时间高于40000小时。
低功耗设计,采用高效开关电源,专为CATV设计,确保电源的高可靠性和高稳定性。    整机功耗小于5W,大规模使用时将大大减少用电量。
LED数码管分别进行光功率指示、射频输出电平指示、衰减(ATT)显示、均衡(EQ)显示、电源电压指示等。
良好的阻抗匹配,均衡器、衰减器采用数字按键操作,掉电自动记忆,方便用户使用。
采用优质铝合金外壳,具有良好散热功能,且有多种类型的外壳可供选择。
适合于大、中、小型各种不同规模的CATV网络使用,在光纤到楼头网络中使用,效能最佳。
低功耗设计,整机功耗低。
设备预留内置网管单元,可支持SNMP协议及HMS标准,可进行远程网管;我方承诺支持乐升公司HFC网络管理系统及今后贵方指定的第三方网管产品 。
220V或60V供电,采用外置电源,方便维护。
部件整洁,内外观工艺良好,整机零部件固定无松动,符合国标。
光纤连接接口FC/APC、SC/APC两种可选。
射频接口F型公制、英制两种可选。
技术指标及参数
序号 项目 单位 性能要求(光控AGC)
1

光波长

nm

1290~1600

2

接收光功率

dBm

-9~+3

3

光反射损耗

dB

>45

4

射频频率范围

MHz

47~862

5

平坦度

dB

±0.75

6

标称输出电平(注)

dBuV

110(单路)或2*106(双路)

7

AGC稳定度  @-7dBm~+2 dBm

dB

±1 dB( MAX)

8

反射损耗

dB

≥16(87-550MHz)  ≥14(550-862MHz)

9

射频输出阻抗

Ω

75

10

等效输入噪声电流

PA /

≤8

11

测试口精度

dB

-20±1

12

C/N

dB

≥51

13

C/CTB

dB

≥62

14

C/CSO

dB

≥63

15

工作温度

-20~ +60

16

贮存温度

-50~ +85

17

工作电压

V

110~240VAC

18

功率

W

10W

注意事项:
1、安装机壳时必须接地,接地电阻不大于5Ω
2、光接收机安装时要放在密封防水处,架空光缆安装时把它挂在距电线杆1米左右的吊线上。
3、先用光功率计测量光输入的功率,尽量不要大于2dBm输入,一面损坏光电管,光功率显示为LED管,绿灯所对应的就是输入光功率。
4、用场强仪测量光接收机RF电平,光输入-2dBm时输出95-105dB,本机有6dB预均衡
5、测量结束后上紧盖子,拧紧螺丝以免进水损坏机器
订购指南:
1、输入光功率如需要低于-6dBm,请与订货时特别说明
2、输入电压:60V或220V
3、输出电平:可依网络需要每个输出口设定98dB
