DSE3024一体机

发布时间: 2015-11-17 | 来源:山东乐升电子股份有限公司 |  本文被阅读 5012 次

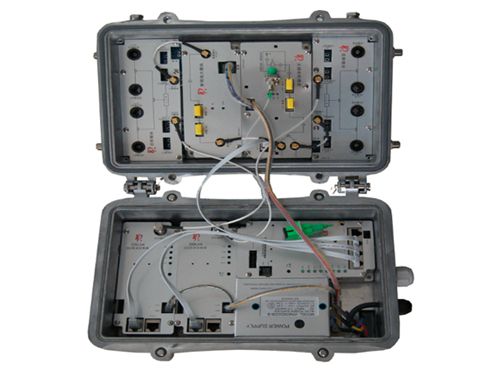

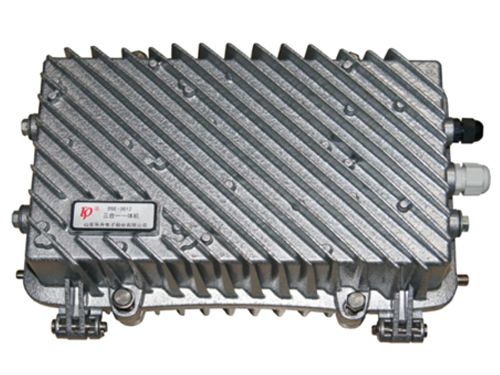

  DSE3024是山东乐升电子公司推出的光机+EOC+ONU系列四路输出三合一一体机,该产品是由有线电视光信号和宽带数据光信号两种光信号分别进入光接收机模块和ONU模块完成光电转换,ONU输出宽带数据信号进入EOC模块,完成宽带数据射频信号在7.5~65MHz频带内射频转换,宽带数据射频信号与光接收机模块输出的射频信号进行混合输出。该产品主要定位于为楼栋级网络提供高宽带、高质量、高度灵活的网络介入方式。
产品特点:
1、结构电路精巧配合,结构紧凑,功能全面,操作方便。
2、模块化、一体化设备。便于设备维护和故障单元单独更换。
3、工艺美观,可靠性高,各模块之间采用专业射频线连接,数据网线和电源线通过内部链接。
4、内置EoC射频信号与CATV信号混频/分配单元,无需更换外接混频/分配器,操作简单方便。
5、EoC嵌入式软件改进优化,实现光节点下多模块集中管理。
6、采用优质高效开关电源和CATV专用避雷器,具备完善的抗浪涌(过压)及欠压保护功能,使整机的可靠性大大提高。
7、接收光功率AGC控制,可调/固定衰减与均衡插片,现场维护检查直观方便;
8、内置EoC信号插入器,插入损耗小于1dB,隔离度大于100dB。
9、输出端口灵活,可配置为2端口或者4端口,通过标准插件灵活变换射频分支分配量,适应不同环境同轴网络分配布线.
10、智能化管理。具备完全符合国家标准的网管应答器,配合前端网管软件,可以对光网络设备进行远程管理;
11、铸铝防雨外壳,全功能一体化,不需要外保护箱。安装方便可靠。具有杆路野外安装防雨的明显特点。
12、野外杆路安装;根据网络设计需要,可配置为2/4个不同端口输出电平的适用结构,灵活适应用户群组距离差异,免调试确保网络分配电平合理。
13、产品适应-25°~+55°的不同环境连续工作。
1、EOC模块74系列技术指标
内容

规格

型号

DSE701A

标准

IEEE 802.3,IEEE802.3x,IEEE802.3u,IEEE802.1Q, IEEE802.1p

协议

CSMA/CA

传输速率

350Mbps

调制技术

OFDM,4096/1024/256/64/8 QAM,QPSK,BPSK ROBO

可支持客户端设备数

常规支持64个终端,最多可支持253台

最大RF衰减

≥ 90dB

频率范围

7.6~65MHz

发射功率

典型值 115dBuV

安全性

128-bit AES数据加密

QoS

IEEE 802.1 Q (VLAN tagging);ToS (Type of Service)

LED灯

Power, Cable, Lan1, Lan2

端口定义

2个10/100/1000BASE-T以太网口



1个DATA口

功耗

≤ 10W

电源

12V 直流

环境要求

储藏温度:-30℃~70℃



工作温度:-25℃~60℃



湿    度:10%至90%(非凝结)

2、PON光接口ONU模块技术指标


光纤接口技术参数
光纤接口技术指标

符合标准

IEEE 802.3ah
1000BASE-PX20-U

最远传输距离(分支比小于1:16)

20km

突发模式光发射机

平均光功率

-1~+3dBm

工作波长

1310nm

工作速率

1.25Gbit/s

连续模式光接收机

接收灵敏度

≤-24dBm

饱和接收光功率

≥-3dBm

工作波长

1490nm

工作速率

1.25Gbit/s

光连接器

连接方式

SC/PC

插入损耗

0.3dB

以太网端口

4个10/100/1000BASE-T

功耗

≤ 5W

3、光接收模块技术指标


输入功率范围
dBm

-7~+2

光反射损耗

dB

≥45

频率范围

MHz

87~862(1000)

标称输出电平
(MER≥36dB,BER为10E-9)

dBuV

9dB倾斜输出:100/106/109(184/550/860MHz)

端口输出数



2

端口输出方式



一块氮化镓(GaN)模块分配输出

光控AGC范围

dBm

-6~+1

带内平坦度

dB

±0.75

反射损耗

dB

87~550MHz≥16;550~862(1000)MHz≥14

※载波组合三次差拍C/CTB

dB

67

※载波组合二次差拍C/CSO

dB

63

※载噪比C/N

dB

52

载波交流声比

dB

≥66

耐冲击电压10/700us

KV

5

供电电压

V

~60V  50Hz  OR  ~220V  50Hz

功耗

W

18

三、光接收模块工作原理框图

注意事项:
1、 设备内部含精密数字电路和CPU电路,需做好接地处理,对地电阻<4Ω
2、 野外使用时需拧紧上盖,注意防水
订购指南:
1、 输入口:FC/APC或SC/APC
2、 输入光功率:如果低于-7dBm,请与订货时特别说明
3、 输入电压:60V或220V请与订货时特别说明
4、 输出电平:可根据网络需要每个输出口设定98~112dB
5、 可选择1~4路RF输出,请与订货时特别说明。
