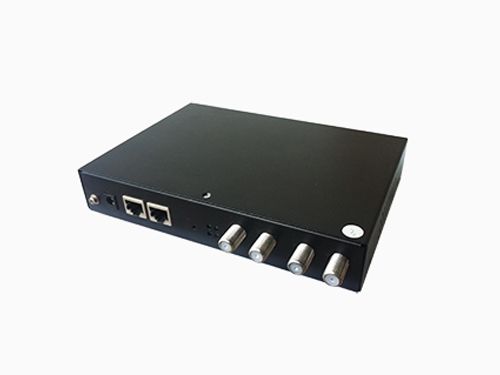

DS7222AP室内型EOC局端

发布时间: 2015-11-17 | 来源:山东乐升电子股份有限公司 |  本文被阅读 1447 次

  DS7222AP是一款HOMEPLUG AV 技术的 EoC接入网室内型局端设备。室内型局端具备有线电视和宽带数据接入功能的桥接设备,适合楼道光节点使用,采用Atheros 7400解决方案。将IP数据信号和CATV信号混合输出到有线电视分配网,实现共缆传输广播电视节目和IP数据。适用于用户密集的城市有线电视用户开通宽带业务,同时也适用于用户分散需要同轴电缆长距离传输的城郊及农村乡镇有线电视用户开通宽带业务。配合我司开发的网管能够对其下挂的终端进行简单的管理维护,其成本相对于嵌入式局端较低,是小型乡镇进行网络改造的适当选择
产品特性
● 室内型局端设备
● 提供2个F型射频端口,输入有线电视信号。
● 提供2个F型射频端口,IP信号调制后输出。
● 提供2个GE口
● 12VDC供电
● 使用7.5-65MHz低频带通信,对现有的电视信号无影响
● 提供700Mbps的物理层速率
● 支持SNMP 协议和广电总局标准MIB
● 支持VLAN(802.1Q)和QoS(802.1p),IGMP等二层协议。
● 支持远端管理和自动升级
技术参数

系统特性

芯片组

Intellon INT7410, RTL8198

协议组

HomePlug AV

IEEE 802.1Q, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE802.3x

HTTP, SNMP, TELNET

物理层速率

700 Mbps

调制频带

7.5 MHz~65 MHz

支持最大终端数

128 个

调制方式

OFDM、1024/256/64/16QAM、QPSK、BPSK

加密方式

128 位 AES

VLAN

支持最大 16 个 VLAN 组

端口限速

支持最小 64Kbps 粒度

QoS

支持 VLAN 优先级

工作模式

CSMA/CA

组播支持

支持 IGMP 管理组播会话

管理方式

支持 SNMP、WEB、CLI 多种管理方式

接口特性

以太网接口

2 GE 口

同轴电缆接口

2 个公制F接口,IP 信号调制输出;2 个公制F接口,有线电视信号输入

LED

Ethernet 1:带内网口指示灯

Ethernet:带外管理网口指示灯

Power:电源指示灯

Link:Cable 连接指示灯

射频指标

阻抗

75 欧

发射功率

0±3dBm

反射损耗

>16dB

插入损耗

<1dB

接收灵敏度

-65dB

电气特性

功耗

≦10W

供电

12VDC

环境特性

运行温度

-30ºC~60ºC

存储温度

-40ºC~70ºC

运行湿度

10%~90%,无凝结

存储湿度

5%~90%,无凝结

环保标准

RoHS

物理特性

物理尺寸

LxWxH:184mm x 132mm x 33m

注意事项:1、该产品是一款精密的电子仪器,请注意防水。
         2、在使用过程中请每隔一周左右时间重启仪器,防止仪器长时间运作导致数据封堵给您带来不变。
订购指南:
1、可根据使用环境选择室内型局端或或野外型局端
2、可根据需要选择1~2RF输出,请与订货时特别说明
